久久69成人_久久99性xxx老妇胖精品_狠狠操视频网_黄在线观看在线播放720p_最近久乱中文字幕_亚洲欧洲精品成人久久奇米网_日本精品一区

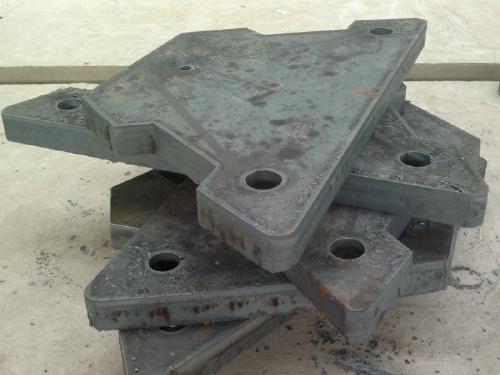

　  首先針對數控火焰切割機在完成厚鋼板切割加工時，考慮到氣割速度較慢，為防止割縫上緣熔化，應相應使火焰能率降低；若此時火焰能率過大，會使割縫上緣產生連續珠狀鋼粒，甚至熔化成圓角，同時還造成割縫背面粘附熔渣增多，而影響氣割質量。如在氣割薄鋼板時，因氣割速度快，可相應增加火焰能率，但割嘴應離工件遠些，并保持一定的傾斜角度；若此時火焰能率過小，使工件得不到足夠的熱量，就會使氣割速度變慢，甚至使氣割過程中斷。

　　此外氣割操作因個人的習慣不同，可以有所不同。一般是右手把住割炬把手，以右手的拇指和食指把住預熱氧的閥門，以便于調整預熱火焰和當回火時及時切斷預熱氧氣。左手的拇指和食指把住開關切割氧的閥門，同時還要起掌握方向的作用。其余三個手指平穩地托住混合室。上身不要彎得太低，呼吸要有節奏;眼睛應注視和割嘴，并著重注視割口前面的割線。這種氣割方法為“抱切法”一般是按照從右向左的方向切割。開始切割時，先預熱鋼板的邊緣，待切口位置出現微紅的時候，將火焰局部移出邊緣線以外，同時慢慢打開切割氧氣閥門。當有氧化鐵渣隨氧氣流一起飛出時，證明已經割透，這時應移動割炬逐漸向前切割。
　　值得特別指出的是，數控火焰切割機在實現相對較厚的金屬材料時（如厚度達到30MM以上的低碳鋼），割嘴與被切割金屬表面大約成10°~20°傾角，以便能更好地加熱割件邊緣，使切割過程容易開始。切割厚度50mm以下的金屬，割嘴開始應與被切割金屬表面成垂直位置。如果是從零件內廓開始切割，必須預先在被切割件上面作孔(孔的直徑等于切割寬度)開始切割時，先用預熱火焰加熱金屬邊緣，直至加熱到使其能在氧中可以燃燒的溫度，即在割件表面層出現將要熔化的狀態時，再放出切割氧進行切割。切割時割嘴與被切割金屬表面的距離應根據火焰焰心長度來決定，最好使焰心尖端距割件1.5~3mm絕不可使火焰焰心觸及割件表面。為了保證割縫質量，全部氣割過程中，割嘴到割件表面的距離應保持一致。
　　另外，數控火焰切割機由于采用數控自動化控制，極大程度釋放了切割下料的效能，在切割加工質量上能媲美手工加工的關鍵還在于對各類型切割工藝的智能化的處理。起哄沿直線切割鋼板時，割槍應向運動反方向傾斜20°~30°，這時切割最為有效。但在沿曲線外輪廓切割時，割嘴必須嚴格垂直于切割金屬的表面。

　　切割過程中，有時因割嘴過熱和氧化鐵渣的飛濺，使切割割嘴堵住或乙炔供應不及時，割嘴產生鳴爆并發生回火現象。這時應迅速關閉預熱氧氣閥門，阻止氧氣倒流入乙炔管內，使回火熄滅。如果此時割炬內還在發出嘶嘶的響聲，說明割炬內回火尚未熄滅，這時應迅速再將乙炔閥門關閉或迅速拔下割炬上的乙炔軟管，使回火的火焰氣體排出。處理完畢后，應先檢查割炬的射吸能力，然后才可以重新點燃割炬。此時若操作者需移動身體位置時，應先關閉切割氧閥門，然后移動身體位置。如果切割較薄的鋼板，關閉切割氧的同時，火焰應迅速離開鋼板表面，以防止因板薄受熱快，引起變形和使割縫重新粘合。當繼續切割時，割嘴一定要對準割縫的接割處，并適當預熱，然后慢慢打開切割氧氣閥門，繼續進行切割。
　　數控火焰切割機切割臨近終點時，割嘴應向切割前進的反方向傾斜一些，以利于鋼板的下部提前割透，使收尾的割縫較整齊。當到達終點時，應迅速關閉切割氧氣的閥門并將割炬抬起，然后關閉乙炔閥門，最后關閉預熱氧氣閥門。如果停止工作時間較長，應將氧氣閥門關閉，松開減壓器調節螺絲，并將氧氣膠管中的氧氣放出。結束切割工作時，將減壓器卸下并將乙炔供氣閥門關閉。
　　這里我們也就數控火焰切割機的高質量加工技術難點問題及處理意見整理如下，希望能對廣大用戶企業一些幫助與參考：
　　1. 預熱火焰的功率要隨著板厚的增大而加大，割件越厚，預熱火焰功率越大；　
　　2. 在切割較厚鋼板時，應采用輕度碳化焰，以免切口上緣熔塌，同時也可使外焰長一些。 　
　　3. 使用擴散型割嘴和氧簾割嘴切割厚度 200mm 以下鋼板時，火焰功率選大一些，以加速切口的前緣加熱到燃點，從而獲得較高的切割速度。 　
　　4. 切割碳含量較高或合金元素教多的鋼材時，因為他們燃點較高，預熱火焰的功率要大一些。 　
　　5. 用單割嘴切割坡口時，因熔渣被吹向切口外側，為補充能量，要加大火焰功率。

   更多數控火焰切割機產品知識請查看：http://m.titanoo7.com/list-11-1.html
